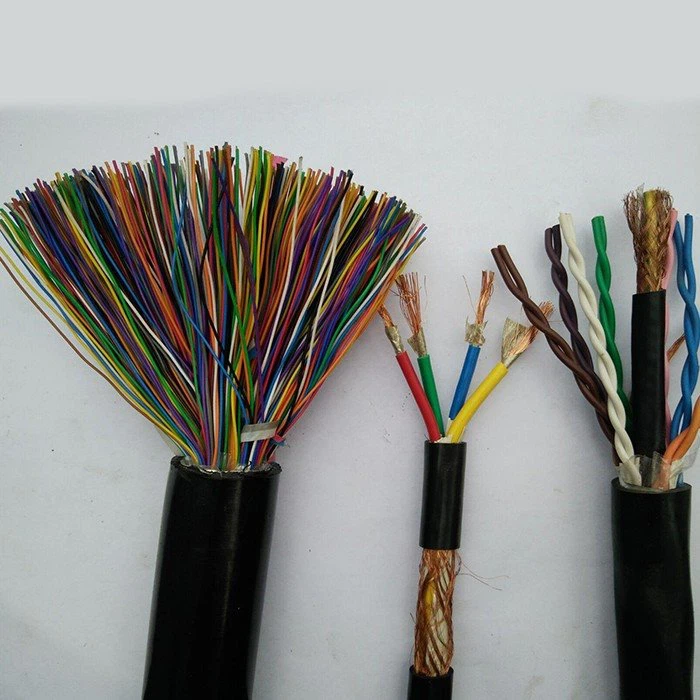

میرین کیبلز شپ پل
فوری تفصیلات
ماڈل نمبر: ایم جی ایس جی او
موصلیت کا مواد: ای پی آر
قسم: کم وولٹیج ، کم وولٹیج
درخواست: میرین
موصل مواد: تانبا
جیکٹ: اولیفن پر مبنی کوپولیمر سے الیکٹرومر مرکب
پروڈکٹ کا نام: ایم جی ایس جی او جہاز برقی کیبلز
رنگین: اختیاری
ڈھال: ہاں
قیمت: فیکٹری براہ راست فروخت کی قیمت
خدمت: کسٹم سروس
پیکنگ: کسٹمڈ پیکیج
MOQ: 1000 میٹر
کلیدی الفاظ: ایم جی ایس جی او
سند: عیسوی
مصنوعات کی وضاحت
ایم جی ایس جی او ہیلوجن سے پاک سمندری دستکاری ، تانبے کی اسکریننگ ، سمندری کیبلز کے لئے بجلی کی کیبلز
| ساخت&؛ تفصیلات | |
قسم: | کم وولٹیج |
وولٹیج کی درجہ بندی: | U0 / U 0،6 / 1 kV |
موصل مواد: | پھنسے ہوئے تانبے کے موصل |
پھنسے ہوئے | پتلی ننگے تار پھنسے ہوئے موصل؛ وی ڈی ای 0295 ، کلاس ، 5 |
موصلیت کا مواد: | حرارت سے مزاحم ای پی آر |
کمک | پالئیےسٹر ٹیپ |
جیکٹ: | اولیفن پر مبنی کاپولیمر سے elastomer مرکب |
ڈھال: | ورق ریپنگ + ننگی تانبے کی لٹ اسکرین |
بیرونی جیکٹ کا رنگ: | سیاہ / اختیاری |
موڑنے رداس: | 5x بیرونی Ø |
آپریٹنگ درجہ حرارت کی حد: | موصل زیادہ سے زیادہ +85. C |
سرٹیفیکیٹ: | عیسوی ، RoSH ، ISO9001 |
معیاری | * AC VG 95218-60 پر ، بغیر کسی شعلہ retardant رکاوٹ کے آگ کی صورت میں اسکرین اور قدرتی موصلیت کی سالمیت کے ساتھ |
پراپرٹیز | * ہالوجن سے پاک اور شعلہ retardant |
درخواست:
سمندری کرافٹ کے لئے ہیلوجن فری پاور کیبلز بحری جہازوں پر جہازوں پر فکسڈ تنصیب کے لئے بطور کنٹرول اور پاور کیبلز استعمال کی جاتی ہیں۔
پیویسی نے پانچ کور بجلی کی کیبل کو غیر موصل اور شیٹڈ کیا
1. درخواست کا عمل
مصنوع بجلی کی لائنوں میں شرح شدہ وولٹیج 3.6 / 6KV اور اس سے نیچے کے ساتھ بجلی کی ترسیل کے ل suitable موزوں ہے۔ تقسیم کے نظام کی ترقی اور سلامتی کی ضروریات کو پورا کرنے کے ل five ، پانچ کور پاور کیبل غیر جانبدار لائن کو کم ولٹیج ڈسٹری بیوشن ڈسٹری بیوشن سسٹم انجینئرنگ کی صفر لائن سے الگ کرتی ہے ، تاکہ نظام کا عمل زیادہ مستحکم ہو اور آپریٹرز کی حفاظت کو یقینی بنایا جاسکے۔ ہماری کمپنی کے پانچ بنیادی پاور کیبل نے قومی یوٹیلیٹی ماڈل پیٹنٹ ، پیٹنٹ نمبر حاصل کیا: 9123089.4۔
2. ماڈل وضاحتیں
جی جی لیفٹیننٹ 1 1 جی جی ٹی؛ خط کے متعلقہ معنی
V-PVC موصلیت ایل ایلومینیم کور ٹی کاپر کور (خارج) V-PVC میان
جی جی لیفٹیننٹ g 2 جی جی ٹی N نمبر معنیٰ کے مطابق ہیں۔
پچھلا: 2- ٹیپ آرورنگ 3- عمدہ اسٹیل وائر آرمورنگ 4- موٹی اسٹیل وائر آرمرنگ
آخری سا: 2- پیویسی میان
جی جی لیفٹیننٹ 3 3 جی جی ٹی models ماڈل کے لئے ٹیبل 1 دیکھیں۔
ٹیبل 1
جی جی لیفٹیننٹ g 4 جی جی ٹی models ماڈلز کے لئے ٹیبل 2 دیکھیں۔
ٹیبل 2
3. ساخت آریھ
4. تکنیکی پیرامیٹرز
جی جی لیفٹیننٹ 1 1 جی جی ٹی conduct موصل ڈی سی مزاحمت جی بی / T3956-1997 کی ضروریات کو پورا کرتی ہے۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی؛ تیار کیبل کی موصلیت کی کارکردگی GB12706.1 کی ضروریات کو پورا کرتی ہے۔ یہ بغیر کسی خرابی کے 5 منٹ کے لئے ٹیبل 3 میں طے شدہ AC وولٹیج ٹیسٹ کا مقابلہ کرے گا۔
مصنوعات کی خصوصیات
جی جی لیفٹیننٹ 1 1 جی جی ٹی؛ موصلیت تار کور کی شناخت کا نشان تین اقسام کو اپناتا ہے: موصلیت کا رنگین اخراج tr 0 ، 1 ، 2 ، 3 ، 4 کوڈ شناخت کے ساتھ مونوکروم؛ ڈبل رنگ ، extruded رنگ بار.
جی جی لیفٹیننٹ 2 2 جی جی ٹی Five پانچ کور پاور کیبل تھری فیز فائیو وائر ٹرانسمیشن اور ڈسٹری بیوشن سسٹم کے لئے موزوں ہے۔ چونکہ غیر جانبدار بنیادی اور زمینی تار الگ ہوچکے ہیں ، لہذا سسٹم کا عمل زیادہ مستحکم ہے اور آپریٹر زیادہ محفوظ ہے۔ فائیو کور کیبل نے ٹائل کا منفرد ڈیزائن اپنایا ، جس کی وجہ سے کیبل مستحکم ڈھانچہ ، ہلکے وزن اور چھوٹے بیرونی قطر کی خصوصیات رکھتی ہے۔
6. استعمال کی شرائط
جی جی لیفٹیننٹ 1 1 جی جی ٹی the موصل کا زیادہ سے زیادہ درجہ بند آپریٹنگ درجہ حرارت 70 ℃ ہے۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی short جب شارٹ سرکٹ ہوتا ہے (5S زیادہ سے زیادہ دورانیے) ، موصل کا زیادہ سے زیادہ آپریٹنگ درجہ حرارت 160 ℃ ہے۔
جی جی لیفٹیننٹ t 3 جی جی ٹی cable کیبل بچھانے کا محیطی درجہ حرارت 0 than سے کم نہیں ہوگا۔
کیبل بچھانے کے قابل موڑنے قطر: ایک بنیادی کیبل کیبل قطر کے 40 گنا سے کم نہیں ہے ult ملٹی کور کیبل کیبل قطر کے 30 گنا سے بھی کم نہیں ہے۔
سینسرک موصل بجلی کیبل
1. درخواست کا دائرہ
یہ مصنوع پاور ٹرانسمیشن لائنوں کے ل suitable موزوں ہے جس میں شرح شدہ وولٹیج ہے اور اس میں 0.6 / 1KV شامل ہے۔
2. مصنوعات کی خصوصیات
جی جی لیفٹیننٹ 1 1 جی جی ٹی low کم اور یکساں مثبت (الٹا) ترتیب اور صفر ترتیب مائبادا کے ساتھ ، بجلی کی فراہمی کے معیار کو بہتر بنانے کے لئے موزوں ہے۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی the سنٹرک لیئر کنڈکٹر کی ری ایکٹنس ویلیو صفر سکین ورکنگ اسٹیٹ میں عام فور کور کیبل کے چوتھے کور سے بہت کم ہے ، جو شارٹ- کی حساس کارروائی کے لئے موزوں ہے۔ سرکٹ خودکار تحفظ آلہ ، تاکہ کیبل سے متعلق سازوسامان کے محفوظ آپریشن کو یقینی بنائے۔
جی جی لیفٹیننٹ g 3 جی جی ٹی؛ اس میں مضبوط اینٹی برقی مقناطیسی مداخلت کی کارکردگی اور اینٹی بجلی کی کارکردگی ہے۔
جی جی لیفٹیننٹ 4 4 جی جی ٹی؛ ایک ہی کنڈکٹر کے ساتھ فائیو کور پاور کیبل تین فیز پانچ تار تقسیم نظام کے ل suitable موزوں ہے۔
3. ماڈل اور وضاحتیں
جی جی لیفٹیننٹ g 1 جی جی ٹی letters حروف کے معنی
-ٹی: مرتکز کنڈکٹر زیڈ آر: شعلہ retardant NH: آگ مزاحم (باقی عام بجلی کی کیبلز کی طرح ہیں)
جی جی لیفٹیننٹ 2 2 جی جی ٹی؛ ماڈل کے لئے ٹیبل 1 دیکھیں۔
ٹیبل 1
جی جی ایل ٹی 3 3 جی جی ٹی؛ ماڈل کے لئے ٹیبل 2 دیکھیں۔
ٹیبل 2
4. ساخت آریھ
5. تکنیکی پیرامیٹرز
جی جی لیفٹیننٹ 1 1 جی جی ٹی conduct موصل ڈی سی مزاحمت
پلاسٹک کی موصلیت اور شیشیڈ والی پاور کیبلز۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی ins موصلیت کے خلاف مزاحمت کے لئے ٹیبل 3 دیکھیں۔
ٹیبل 3
جی جی لیفٹیننٹ 3 3 جی جی ٹی AC اے سی وولٹیج ٹیسٹ
تیار کیبل 50Hz ، 5min اور 3500V کے AC وولٹیج ٹیسٹ کے تحت نہیں ٹوٹ پائے گی۔
سنگل کور کیبل کے لئے ، وسرجن دباؤ ٹیسٹ کیا جاتا ہے۔
جی جی لیفٹیننٹ 4 4 جی جی ٹی AC اے سی مزاحمت اور مائبادی اقدار کو ٹیبل 4 میں دکھایا گیا ہے۔
ٹیبل 4
6. استعمال کی شرائط
جی جی لیفٹیننٹ g 1 جی جی ٹی the موصل جی جی # 39 s زیادہ سے زیادہ طویل مدتی جائز آپریٹنگ درجہ حرارت: پیویسی موصلیت 70 ℃ ℃
XLPE موصلیت 90 ℃.
جی جی لیفٹیننٹ 2 2 جی جی ٹی؛ جب کیبل شارٹ سرکٹ ہے (5s زیادہ سے زیادہ مدت) تو ، زیادہ سے زیادہ موصل کا درجہ حرارت زیادہ نہیں ہوگا:
پیویسی موصل کیبل 160 ℃؛
ایکس ایل پی ای غیر موصل کیبل 250 ℃۔
جی جی لیفٹیننٹ t 3 جی جی ٹی la بچھانے کے دوران محیطی درجہ حرارت 0 than سے کم نہیں ہونا چاہئے۔
جی جی لیفٹیننٹ 4 4 جی جی ٹی؛ کیبل کا قابل اجازت موڑنے والا قطر سنگل کور کیبل کے بیرونی قطر کے 40 گنا سے کم نہیں ہے۔
ملٹیکور کیبل 30 مرتبہ کیبل قطر سے کم نہیں۔
جی جی لیفٹیننٹ 5 5 جی جی ٹی Fla شعلہ retardant اور آگ مزاحم کیبلز اسی شعلہ retardant اور آگ مزاحم کارکردگی کی ضروریات کو بالترتیب پورا کرتے ہیں۔
دھاتی ڈھال والی بجلی کی کیبل
1. درخواست کا عمل
مصنوعات AC / DC بجلی کی لائنوں میں استعمال کے ل for موزوں ہے جس میں شرح شدہ وولٹیج ہے اور اس میں 0.6 / 1KV شامل ہے۔ عام پلاسٹک کیبل کی برقی خصوصیات کے علاوہ ، اس کی مصنوعات میں مضبوط اینٹی برقی مقناطیسی مداخلت ، اینٹی بجلی کی کارکردگی بھی ہے ، صلاحیت کو برابر کرنا اور بجلی کی فراہمی کے معیار کو بہتر بنانا۔ خاص طور پر صحت سے متعلق الیکٹرانک آلات جیسے کمپیوٹر سینٹر ، ایرو اسپیس کنٹرول سنٹر ، ذہین بلڈنگ والی جگہوں کے لئے موزوں ہے۔
2. ماڈل وضاحتیں
جی جی لیفٹیننٹ 1 1 جی جی ٹی؛ خط کے متعلقہ معنی
-P: دھاتی شیلڈڈ پاور کیبل ZR: شعلہ retardant NH: آگ مزاحم (باقی عام بجلی کی کیبلز کی طرح ہی ہیں)
جی جی لیفٹیننٹ 2 2 جی جی ٹی؛ ماڈل کے لئے جدول 1 دیکھیں۔
ٹیبل 1
جی جی ایل ٹی 3 3 جی جی ٹی؛ ماڈل کے لئے ٹیبل 2 دیکھیں۔
ٹیبل 2
3. ساخت آریھ
1- کاپر (ایلومینیم) کنڈکٹر 2-پیویسی (ایکس ایل پی ای) موصلیت 3- پیلا 4-پیویسی اندرونی میان
4. انتخابی کارکردگی
جی جی لیفٹیننٹ 1 1 جی جی ٹی conduct موصل ڈی سی مزاحمت جی بی / T3956-1997 کی ضروریات کو پورا کرتی ہے۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی ins موصلیت کے خلاف مزاحمت کے لئے ٹیبل 3 دیکھیں۔
جی جی لیفٹیننٹ 3 3 جی جی ٹی AC اے سی وولٹیج ٹیسٹ۔
جب 50Hz ، 5min اور 3500V کا AC وولٹیج ٹیسٹ ہوتا ہے تو تیار کیبل ٹوٹ نہیں جاتی ہے۔ سنگل کور کیبل کے لئے ، وسرجن وولٹیج ٹیسٹ کیا جاتا ہے۔
استعمال کے حالات
GG lt؛ 1>؛ موصل&# 39 s زیادہ سے زیادہ طویل مدتی قابل آپریٹنگ درجہ حرارت: پیویسی موصلیت 70 ℃؛
XLPE موصلیت 90 ℃.
جی جی لیفٹیننٹ 2 2 جی جی ٹی؛ جب کیبل شارٹ سرکٹ ہے (5s زیادہ سے زیادہ دورانیے) ، تو زیادہ سے زیادہ موصل کا درجہ حرارت زیادہ نہیں ہوگا:
پیویسی موصلیت 160 ℃؛
XLPE موصلیت 250 ℃.
جی جی لیفٹیننٹ t 3 جی جی ٹی la بچھانے کے دوران محیطی درجہ حرارت 0 than سے کم نہیں ہونا چاہئے۔
جی جی لیفٹیننٹ 4 4 جی جی ٹی؛ کیبل کے موڑنے قطر کو عام بجلی کی کیبلوں کی طرح کی اجازت دی جاتی ہے۔
0.6 / 1kV ہیڈ ہیڈ موصل کیبلز
1. درخواست کا عمل
مصنوعات ریٹیڈ وولٹیج کے ساتھ اوورہیڈ پاور لائنوں کے ل rated موزوں ہے اور اس میں 0.6 / 1KV شامل ہے ، اور یہ فکسڈ بچھانے یا معروف لائنوں کے لئے استعمال کیا جاسکتا ہے۔
2. ماڈل وضاحتیں
GG lt؛ 1>؛ خط کے اسی معنی
جے کے اوورہیڈ کیبل L (T) -ایلومینیم کور (تانبے کا کور ، عام طور پر خارج) Y-polyethylene موصلیت V-PVC موصلیت
جی جی لیفٹیننٹ 2 2 جی جی ٹی؛ ماڈل کے لئے ٹیبل 1 دیکھیں۔
ٹیبل 1
جی جی لیفٹیننٹ g 3 جی جی ٹی models ماڈل کے لئے ٹیبل 2 دیکھیں۔
ٹیبل 2
3. ساخت آریھ
استعمال کے حالات
GG lt؛ 1>؛ پیویسی ، پیئ موصل کیبل موصل طویل مدتی 70 perm کے قابل آپریٹنگ درجہ حرارت۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی X ایک طویل وقت کے لئے XLPE موصل کیبل کے موصل کا جائز آپریٹنگ درجہ حرارت 90 is ہے۔
جی جی لیفٹیننٹ 3 3 جی جی ٹی short شارٹ سرکٹ میں کیبل کا زیادہ سے زیادہ قابل اجازت درجہ حرارت (5s زیادہ سے زیادہ مدت):
160 ℃ کے لئے پیویسی موصلیت؛ پولی کلین موصلیت 150 ℃ ہے۔ ایکس ایل پی ای موصلیت 250 ℃ ہے۔
جی جی ایل ٹی 4 4 جی جی ٹی؛ کیبل بچھانے کا درجہ حرارت 0 than سے کم نہیں ہے۔
جی جی ایل ٹی 5 5 جی جی ٹی؛ کیبل کے قابل موڑنے رداس:
پیویسی ، پیئ موصلیت موڑنے رداس کیبل قطر سے 6 گنا سے بھی کم نہیں ہے allowed
XLPE موصلیت کا قابل موڑنے رداس کیبل قطر سے 15 گنا سے کم نہیں ہے۔
ایکس ایل پی ای اسٹیل والی غیر موصل اوورہیڈ کیبلز۔ ایلومائنا اسٹرینڈ کور 10kV تک ریٹیڈ وولٹیج کیلئے
1. درخواست اور خصوصیات کی حمایت
مصنوعہ اوورہیڈ پاور لائنوں کے ل suitable موزوں ہے جس میں درجہ بندی کی AC وولٹیج ہے اور اس میں 10 کلو بھی شامل ہے۔ کنڈکٹر کی حیثیت سے اسٹیل ایلومینیم اسٹرینڈ کور کے استعمال کی وجہ سے ، اس میں خاص اثر پیدا کرنے کی گنجائش ہے ، عام اوور ہیڈ کیبل ٹینسائل طاقت کے نسبت زیادہ ہے۔
2. ماڈل وضاحتیں
جی جی لیفٹیننٹ 1 1 جی جی ٹی؛ خط کے متعلقہ معنی
جے کے اوورہیڈ کیبل LG-اسٹیل ایلومینیم پھنسے ہوئے تار کور YJ-XLPE موصلیت / کیو لائٹ
جی جی لیفٹیننٹ 2 2 جی جی ٹی models ماڈل اور استعمال کیلئے ٹیبل 1 دیکھیں۔
ٹیبل 1
جی جی لیفٹیننٹ 2 2 جی جی ٹی models ماڈل اور استعمال کیلئے ٹیبل 2 دیکھیں۔
ٹیبل 2
3. ساخت آریھ
4. کارکردگی کے پیرامیٹرز
جی جی لیفٹیننٹ 1 1 جی جی ٹی؛ کنڈکٹر ڈھانچہ ، ڈی سی مزاحمت اور ٹینسائل فورس مذکورہ بالا معیار کی ضروریات کو پورا کرتی ہے۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی؛ کیبل کسی بھی خرابی کے بغیر 1 منٹ کے لئے ٹیبل 4 میں ٹیسٹ وولٹیج کا مقابلہ کرتی ہے۔
ٹیبل 4
جی جی لیفٹیننٹ 3 3 جی جی ٹی ins موصلیت مزاحمت: کمرے کے درجہ حرارت پر ، کیبل پانی میں 1 ح ، 80 ~ 500 وی ڈی سی وولٹیج کا منبع ، 1 منٹ ~ 5 منٹ کا مستحکم وقت ، ریٹیڈ وولٹیج 10 کیوی موصلیت مزاحمت کیبل کے ل water 1500 M Ω / کلومیٹر سے کم نہ ہو ، کیبل کی ہلکی پتلی موصلیت کا ڈھانچہ موصلیت کا مزاحمت 1000 M Ω / کلومیٹر سے کم نہیں ہونا چاہئے۔
استعمال کی شرائط
GG lt؛ 1>؛ شرح شدہ وولٹیج 1KV ، 10KV۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی؛ کیبل بچھانے کا درجہ حرارت 0 than سے کم نہیں ہے۔
جی جی لیفٹیننٹ 3 3 جی جی ٹی short جب شارٹ سرکٹ ہوتا ہے (5S زیادہ سے زیادہ مدت) ، کیبل کا زیادہ سے زیادہ درجہ حرارت 250 ℃ ہوتا ہے۔
جی جی لیفٹیننٹ 4 4 جی جی ٹی the موصل کا طویل مدتی جائز آپریٹنگ درجہ حرارت 90 ℃ ہے۔
جی جی لیفٹیننٹ 5 5 جی جی ٹی؛ کیبل کا موڑنے رداس: 1KV اوور ہیڈ کیبل کیبل قطر کے 6 گنا سے کم نہیں ہے۔
10 ک وی اوور ہیڈ کیبل 20 مرتبہ کیبل قطر سے کم نہیں ہے۔
10kV ، 35kV اوور ہیڈ موصل کیبلز
1. درخواست کا عمل
یہ مصنوعات اوور ہیڈ ٹرانسمیشن لائنوں کے ذریعہ برقی توانائی کی ترسیل کے لئے مصنوعات کی ایک نئی سیریز ہے۔ یہ پاور گرڈ کی تعمیر اور 10 کلو اور 35 کلو ٹرانسمیشن لائنوں کی تبدیلی کے لئے ترجیح دی جاتی ہے۔ یہ لائن کی بحالی اور حفاظت کے سلسلے میں انتہائی موزوں ہے۔ لچکدار تانبے کی تار کور مصنوعات ٹرانسفارمر ڈاون لیڈ کے لئے موزوں ہیں۔
2. ماڈل وضاحتیں
جی جی لیفٹیننٹ 1 1 جی جی ٹی؛ خط کے متعلقہ معنی
جے کے ہوائی کیبل ٹی تانبے کور (ہٹا دیا گیا) ٹی آر نرم تانبے کور ایل ایلومینیم کور ایل ایچ ایلومینیم کھوٹ کور
Y- پولی تھیلین موصلیت YJ- XLPE موصلیت / B- قدرتی XLPE موصلیت Q- روشنی XLPE پتلی موصلیت
جی جی لیفٹیننٹ 2 2 جی جی ٹی models ماڈل اور بچت احتیاطی تدابیر کے لئے جدول 1 ملاحظہ کریں۔
ٹیبل 1
3. ساخت آریھ
4. تکنیکی پیرامیٹرز
جی جی لیفٹیننٹ 1 1 جی جی ٹی؛ بیئرنگ اسٹریڈ کی ٹینسیئل فورس ، کنڈکٹر کی ڈی سی مزاحمت اور ٹینسائل فورس GB14049 کی ضروریات کو پورا کرتی ہے۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی؛ دیگر تکنیکی کے لئے ٹیبل 5 دیکھیں
ٹیبل 5
استعمال کی شرائط
GG lt؛ 1>؛ شرح شدہ وولٹیج 10KV ، 35KV ہے۔
جی جی لیفٹیننٹ G 2 جی جی ٹی؛ کیبل بچھانے کا درجہ حرارت 0 than سے کم نہیں ہوگا۔
جی جی لیفٹیننٹ 3 3 جی جی ٹی short شارٹ سرکٹ میں کیبل کا زیادہ سے زیادہ درجہ حرارت (5s زیادہ سے زیادہ دورانیے):
ایکس ایل پی ای موصلیت 250 ℃؛
اعلی کثافت پالتھین موصلیت 150 ℃۔
جی جی ایل ٹی 4 4 جی جی ٹی؛ موصل کا زیادہ سے زیادہ اجازت طویل مدتی آپریٹنگ درجہ حرارت:
لوڈ لائن ڈھانچے والی کیبلز ، موصلیت کا زیادہ سے زیادہ اجازت طویل مدتی آپریٹنگ درجہ حرارت کے ذریعہ طے شدہ۔
XLPE موصلیت 90 ℃؛
اعلی کثافت پالتھیلین موصلیت 75 ℃.
جی جی لیفٹیننٹ 5 5 جی جی ٹی cable کیبل کی قابل اجازت موڑنے رداس:
سنگل کیبل کیبل قطر سے کم 20 گنا نہیں۔
ملٹی کور کیبل 15 مرتبہ کیبل قطر سے کم نہیں۔
فریکوئینسی کنورٹر ریٹیڈ وولٹیج 0.6 / 1kV کے لئے حرارت مزاحم سلیکون ربڑ موصل اور شیشید پاور کیبلز
1. درخواست کا عمل
یہ مصنوع اعلی درجہ حرارت res مزاحم گریڈ انورٹر پاور ٹرانسمیشن سسٹم کے لئے موزوں ہے۔
2. ماڈل کا نام
3. ماڈل اور تفصیلات
4. خصوصیات کا استعمال
. زیادہ سے زیادہ ایک طویل وقت کے لئے موصل کے قابل آپریٹنگ درجہ حرارت 180 ℃ ہے۔ کم ترین درجہ حرارت -60 reach تک پہنچ سکتا ہے۔
the موصل کا شارٹ سرکٹ درجہ حرارت 350 exceed (5s زیادہ سے زیادہ مدت) سے زیادہ نہیں ہوگا۔
کیبل بچھانے کا درجہ حرارت 0 than سے کم نہیں ہوگا۔
copper تانبے کے تار یا ٹنڈڈ تانبے کے تار لٹ ڈھال کیبل بچھانے کا رینج اس کے بیرونی قطر کے 5 گنا سے زیادہ نہیں ہونا چاہئے ، اور تانبے کے تار کے زخم تانبے کے ٹیپ لپیٹے ہوئے جامع ڈھال والی کیبل بچھانے کا رداس 10 گنا سے زیادہ نہیں ہونا چاہئے اس کا بیرونی قطر۔
5. مصنوعات کی خصوصیات
the نظام کے طاقت کے عنصر کو بہتر بناسکتے ہیں ، کیبلز اور سامان پر اعلی ہارمونک کے منفی اثر کو کم کرسکتے ہیں ، موٹر کا شور کم کرسکتے ہیں۔
ایک اچھی بچت کی کارکردگی ہے ، 30 میگا ہرٹز ، 60 میگاہرٹز دو پوائنٹ ویلیو کی بالائی سطح پرت منتقلی مائبادا ، بالترتیب 25 Ω / ایم ، 50 Ω / ایم سے زیادہ نہیں ہے۔
cable کیبل کا مثالی بچانے کے گتانک: تانبے کی تار لٹکی ہوئی بچت 0.9 سے زیادہ نہیں ہے ، تانبے کے تار سے لپیٹے تانبے کا ٹیپ لپیٹا ہوا جامع بچانا 0.6 سے زیادہ نہیں ہے۔
the کیبل اور نظام بجلی کی حفاظت کی کارکردگی کو بہتر بنا سکتا ہے۔
200 ℃ عمر رسیدہ ٹیسٹ سے پہلے اور بعد میں تبدیلی کی شرح ± 25٪ سے زیادہ نہیں ہے۔
6. مصنوعات کی ساخت کا شیمیٹک آریھ
7. ترسیل کی لمبائی
● فراہمی کی لمبائی 100m سے کم نہیں ہوگی۔
any کسی بھی لمبائی میں فراہمی باہمی معاہدے سے مشروط ہے۔
measure لمبائی کی پیمائش کی غلطی ± 0.5٪ سے زیادہ نہیں ہے۔
10kV کے ریٹیڈ وولٹیج کے ساتھ کراس سے منسلک اوورہیڈ موصل کیبلز ایریڈیٹیٹڈ
1. مصنوعات کا استعمال
یہ مصنوعات اوور ہیڈ ٹرانسمیشن لائنوں کے ذریعہ برقی توانائی کی ترسیل کے لئے مصنوعات کی ایک نئی سیریز ہے۔ پاور گرڈ میں 10kV ٹرانسمیشن لائنوں کی تعمیر اور تبدیلی کے لئے اسے ترجیح دی جاتی ہے۔ یہ لائن کی بحالی اور حفاظت کے ل products مصنوعات کا سب سے موزوں سلسلہ ہے۔
2. ماڈل کا نام
پروڈکٹ ماڈل ٹیبل 1 میں ضروریات کو پورا کرتا ہے۔
ٹیبل 1
3. مصنوعات کی وضاحتیں
مصنوعات کی وضاحتیں ٹیبل 2 کے مطابق ہوں گی
ٹیبل 2
4. خصوصیات کا استعمال
جی جی لیفٹیننٹ 1 1 جی جی ٹی؛ ایک طویل وقت کے لئے موصل کا زیادہ سے زیادہ جائز آپریٹنگ درجہ حرارت 105 ℃ ہے۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی short جب شارٹ سرکٹ ہوتا ہے (5S زیادہ سے زیادہ دورانیے) ، موصل کا زیادہ سے زیادہ درجہ حرارت 250 exceed سے زیادہ نہیں ہوگا
5. مصنوعات کی خصوصیات
جی جی لیفٹیننٹ 1 1 جی جی ٹی the تیار کیبل کی کنڈکٹر ڈی سی مزاحمت جی بی / ٹی 3953 ، جی بی / ٹی 3955 ، جی بی / ٹی 3956 اور جے بی / ٹی 8134 کی ضروریات کو پورا کرے گی۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی؛ غیر موصل شیلڈڈ کیبل جی بی / T3048.6 میں مخصوص موصلیت مزاحمت ٹیسٹ سے گزرے گی۔
جی جی لیفٹیننٹ 3 3 جی جی ٹی GB تیار کیبل کو اے سی وولٹیج ٹیسٹ اور 4 ایچ اے سی وولٹیج ٹیسٹ سے مشروط کیا جائے گا جیسا کہ جی بی / ٹی 3048.8 میں بیان کیا گیا ہے۔
جی جی لیفٹیننٹ 4 4 جی جی ٹی The کیبل موڑنے والی کارکردگی کا امتحان جی بی / ٹی 2951.23 میں بتائے گی۔
جی جی لیفٹیننٹ 5 5 جی جی ٹی The کیبل کو تسلسل وولٹیج ٹیسٹ اور اے سی وولٹیج ٹیسٹ جی بی / ٹی 3048.8 میں مخصوص کیا جائے گا۔
جی جی لیفٹیننٹ 6 6 جی جی ٹی no کوئی موصلیت سے شیلڈڈ کیبل جی بی / T3048.7 موصلیت مزاحمت سے برقی نشان کی جانچ کے تابع نہیں ہونا چاہئے۔
جی جی لیفٹیننٹ 7 7 جی جی ٹی؛ غیر موصلیت اور ڈھال لگائے بغیر کیبلز جی بی / ٹی14049 کے ضمیمہ اے میں مخصوص موسمی مزاحمت ٹیسٹ سے گزریں گی۔
جی جی لیفٹیننٹ 8 8 جی جی ٹی The کیبل میں جی بی / T14049 موصلیت آسنجن (پرچی) ٹیسٹ کروائے گا۔
6. ترسیل کی لمبائی
GG lt؛ 1>؛ کیبلز کی فراہمی کی لمبائی اور اجازت دی گئی مختصر کیبلز کی لمبائی اور مقدار پر دونوں اہم فریقوں سے اتفاق کیا جائے گا۔
GG lt؛ 2>؛ لمبائی کی پیمائش کی غلطی ± 0.5 exceed سے زیادہ نہیں ہونی چاہئے۔
شعاع پار سے منسلک پولیولفن موصل ہولوجن فری لو دھواں شعلہ retardant طاقت کیبل
1. درخواست کا دائرہ
یہ بنیادی طور پر ریٹیڈ وولٹیج 600 / 1000V اور اس سے نیچے آگ کے الارم کے لئے اور ہنگامی سہولیات جیسے بجلی کی فراہمی کی لائنوں کے لئے استعمال کیا جاتا ہے جیسے آگ بجھانا کا سامان ، مواصلاتی سازوسامان اور ہنگامی گزرنے کی نقل و حمل ، جس میں آگ کی مزاحمت کی ضرورت ہوتی ہے۔ یہ خاص طور پر پاور ٹرانسمیشن سسٹم کے لئے موزوں ہے جو ہنگامی بند ، کنٹینٹمنٹ تنہائی ، ری ایکٹر کور کو ہنگامی ٹھنڈا کرنے ، ری ایکٹر کو گرمی سے ہٹانے اور تابکاری مادے کو ایٹمی بجلی گھر کے کنٹینمنٹ سے باہر زلزلہ زدہ بوجھ کے اطراف کے ماحول میں خارج ہونے سے روک سکتا ہے۔
2. مصنوعات ماڈل اور تصریح
جی جی لیفٹیننٹ 1 1 جی جی ٹی Product مصنوعات کے ماڈل ٹیبل 1 میں بتائے گئے ہیں۔
2. مصنوعات کی وضاحتیں ٹیبل 2 میں دکھائی گئی ہیں
3. مصنوعات کی خصوصیات
جی جی لیفٹیننٹ 1 1 جی جی ٹی good برقی اور موصلیت کی اچھی کارکردگی کے ساتھ۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی؛ اچھی گرمی بڑھنے کی کارکردگی کے ساتھ ، 90 ℃ اور 105 of کی مختلف اقسام کے انتخاب کے مطابق طویل مدتی مستقل کام کرنے کا درجہ حرارت۔
جی جی لیفٹیننٹ G 3 جی جی ٹی ، بڑے بوجھ کی صلاحیت ، اوورلوڈ تحفظ کی کارکردگی مضبوط ہے۔
جی جی لیفٹیننٹ 4 4 جی جی ٹی no بغیر ہالوجن ، کم دھواں ، کم زہریلا اور ماحولیاتی تحفظ کی خصوصیات کے ساتھ۔
جی جی لیفٹیننٹ 5 5 جی جی ٹی cable کیبل دہن لائٹ ٹرانسمیٹانس چھوٹا ہے۔
جی جی لیفٹیننٹ 6 6 جی جی ٹی excellent بہترین شعلہ retardant کارکردگی ، بیم دہن ٹیسٹ پاس کر سکتے ہیں۔
جی جی لیفٹیننٹ g 7 جی جی ٹی It اس میں آگ کی اچھی مزاحمت ہے۔
4. اہم تکنیکی کارکردگی
GG lt؛ 1>؛ تیار کیبل کا کام کرنے کا درجہ حرارت 90 ℃ اور 105 ℃ تک پہنچ جاتا ہے۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی؛ تیار کیبل GB / T19216 آگ مزاحمت ٹیسٹ کی ضروریات کو پورا کرتا ہے۔
جی جی لیفٹیننٹ 3 3 جی جی ٹی the تیار شدہ مصنوعات کی عدم تاخیر دہن کی کارکردگی نے جی بی / ٹی 18380.3 کے ذریعہ متعین کردہ بی قسم بونچنگ دہن ٹیسٹ پاس کیا ہے۔
جی جی ایل ٹی 4 4 جی جی ٹی؛ -40 cold تک سرد مزاحمت۔
GG lt؛ 5>؛ موصلیت مزاحمت مستحکم کی تیزی 3.67 M Ω. کلومیٹر؛
جی جی لیفٹیننٹ 6 6 جی جی ٹی GB GB / T3956 موصل کی ضروریات کو پورا کرنے کے لئے موصل کی مزاحمت۔
GG lt؛ 7>؛ GB / T17650 اور GB / T17651 کے مطابق ٹیسٹ کریں
دھواں کثافت ترسیل ance 60؛؛
پییچ 4.3 یا اس سے زیادہ
چالکتا 10 ایم او ایس / ملی میٹر یا اس سے کم
جی جی لیفٹیننٹ 8 8 جی جی ٹی؛ تیار کیبل کو ٹیبل میں مخصوص بجلی کی فریکوئینسی وولٹیج کا سامنا کرنا پڑے گا۔
5. خصوصیات کا استعمال
GG lt؛ 1> the موصل کا طویل مدتی آپریٹنگ درجہ حرارت 90 ℃ یا 105 ℃ سے تجاوز نہیں کرے گا۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی؛ حادثے کے آپریشن کی حالت (مدت 5 سیکنڈ سے زیادہ نہیں) کے تحت ، موصل کا اعلی ترین درجہ حرارت 270 exceed سے زیادہ نہیں ہونا چاہئے ، اور کیبل کا درجہ حرارت 0 than سے کم نہیں ہونا چاہئے۔
جی جی لیفٹیننٹ g 3 جی جی ٹی cable کیبل کا قابل اجازت موڑنے رداس: غیر بکتر بند قسم کیبل قطر کے 6 گنا سے کم نہیں ہونا چاہئے۔ کوچ کی قسم کیبل قطر کے 12 مرتبہ سے کم نہیں ہونی چاہئے
جی جی لیفٹیننٹ 4 4 جی جی ٹی؛ کیبل کے استعمال سے پہلے اور بعد میں میکانی اثر ، تیز آلے کی کھرچیں اور کیبل کی کارکردگی کو متاثر کرنے والے دیگر نقصانات نہیں ہوسکتے ہیں۔
6. ترسیل کی لمبائی
GG lt؛ 1>؛ فراہمی کی لمبائی 100m سے کم نہیں ہوگی۔
جی جی لیفٹیننٹ 2 2 جی جی ٹی mutual باہمی معاہدے کے مطابق ، ترسیل کسی بھی لمبائی میں کی جاسکتی ہے۔
جی جی ایل ٹی 3 3 جی جی ٹی؛ لمبائی کی پیمائش کی غلطی ± 0.5. سے زیادہ نہیں ہے۔
اور سمندری بیٹری کیبل
نام | لمبائی (ملی میٹر) | لمبائی (ملی میٹر) | لمبائی (ملی میٹر) | لمبائی (ملی میٹر) | لمبائی (ملی میٹر) | لمبائی (ملی میٹر) |
CHJPFP 86 / ایس سی | 1*2*0.75 | 3*2*2.5 | 7*2*1.5 | 14*2*1 | 24*2*0.75 | 30*2*2.5 |
150V-250V | 1*2*1 | 4*2*0.75 | 7*2*2.5 | 14*2*1.5 | 24*2*1 | 33*2*0.75 |
1*2*1.5 | 4*2*1 | 10*2*0.75 | 14*2*2.5 | 24*2*1.5 | 33*2*1 | |
1*2*2.5 | 4*2*1.5 | 10*2*1 | 16*2*0.75 | 24*2*2.5 | 33*2*1.5 | |
2*2*0.75 | 4*2*2.5 | 10*2*1.5 | 16*2*1 | 27*2*0.75 | 33*2*2.5 | |
2*2*1 | 5*2*0.75 | 10*2*2.5 | 16*2*1.5 | 27*2*1 | 37*2*0.75 | |
2*2*1.5 | 5*2*1 | 12*2*0.75 | 16*2*2.5 | 27*2*1.5 | 37*2*1 | |
2*2*2.5 | 5*2*1.5 | 12*2*1 | 19*2*0.75 | 27*2*2.5 | 37*2*1.5 | |
3*2*0.75 | 5*2*2.5 | 12*2*1.5 | 19*2*1 | 30*2*0.75 | 37*2*2.5 | |
3*2*1 | 7*2*0.75 | 12*2*2.5 | 19*2*1.5 | 30*2*1 | ||
3*2*1.5 | 7*2*1 | 14*2*0.75 | 19*2*2.5 | 30*2*1.5 |
ڈاؤن لوڈ، اتارنا ٹیگ: سمندری کیبلز جہاز پل ، چین ، سپلائرز ، مینوفیکچررز ، فیکٹری ، قیمت
